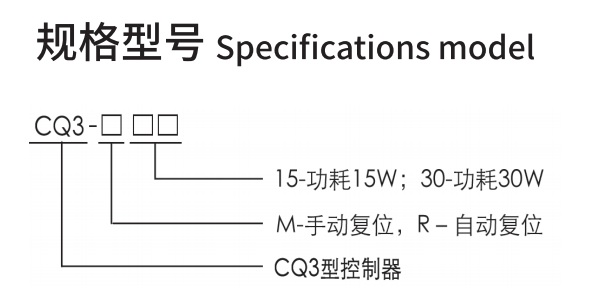

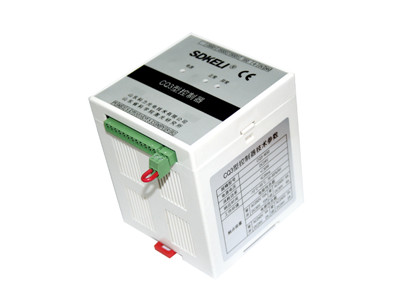

CQ3型控制器

產品介紹:選用安全繼電器作為最終信號輸出裝置,三路控制輸出OSSD1、OSSD2和OSSD3可以直接驅動機械主控制單元(如電磁閥),輔助輸出SSD連接可編程控制器。設置有自鎖功能,提供復位信號輸入接口R1、R2,鎖定狀態:當光電保護裝置在啟動、重啟動、遮光等發生后,會進入鎖定狀態。此時光電保護裝置處于“異?!睜顟B(tài),其控制輸出OSSD1、OSSD2、OSSD3均保持“斷開”,輔助輸出SSD保持“接通”,“異?!敝甘緹袅?。CQ3型控制器設置有自鎖功能,提供R1.R2作為復位信號輸入接口。使用時須將R1、R2接入復位按鈕的一對常開觸點。當CQ3型控制器進入鎖定狀態后,壓下復位按鈕可解除因啟動、重啟動、遮光等造成的鎖定狀態?;诎踩目紤],復位信號采用脈沖信號上升沿觸發的方式。每次按下復位按鈕,可形成一次有效復位。安全繼電器的輸入輸出間加強絕緣,電氣隔離性能優良,可以有效防止繼電器觸點打火等對內部電路的影響,在確保安全的同時提高了設備使用壽命。

分享到:

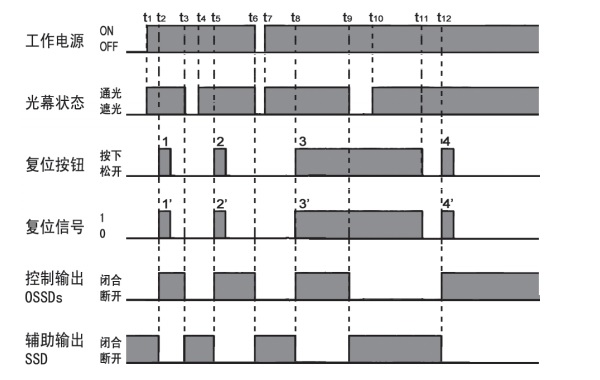

工作狀態

有效復位:每次按下復位按鈕,R1、R2接通一次,在控制器內部產生一個由0V至24VDC的跳變上升沿。此時,如果光幕處于通光狀態,控制器的控制輸出、輔助輸出、狀態指示燈立即響應,進入“正常”狀態。光電保護裝置的電啟動、重啟動、光幕遮光后恢復通光,控制輸出OSSD1、OSSD2、OSSD3均保持斷開狀態,SSD保持閉合狀態:當且僅當經過一次有效復位,控制輸出進入閉合狀態,輔助輸出進入斷開狀態。

工作電源 DC24V±10%
整機功耗 ≤15W(常見方式);≤30W(級連方式)
絕緣電阻 >100MΩ
介電強度 AC1500V,60S無擊穿或閃絡
工作環境 -10℃~55℃(無結霜及凝霧),35%RH~85%RH
防護等級 IP20
響應時間 整機(包含光幕部分)≤20ms
控制輸出OSSD1/SSD2/OSSD3 輸出形式 三路安全繼電器常開觸點輸出
阻性負載 AC250V/10A,DC30V/10A
感性負載 AC240V/5A,DC24V/2A
輔助輸出SSD 輸出形式 一路安全繼電器常閉觸點輸出
阻性負載 AC250V/6A,DC30V/6A
感性負載 AC240V/3A,DC24V/2A
繼電器壽命 機械壽命 1000萬次以上(開關頻率18000次/H)
電器壽命 10萬次以上(額定負荷,開關頻率1800次/H)
外形尺寸 90×90×105mm
配套光幕 KS06型光電保護裝置 KS06型級連式光電保護裝置
